隨著電子產品向短、薄、輕、小和高性能方向發展，作為承載電子器件的PCB多層板布線密度和孔密度越來越高，致使其制造過程越來越復雜。為順應PCB多層板制作需要，一方面企業不斷更新設備，另方面內部節約挖潛，通過研究、引進新工藝以滿足工藝制造需要。研究表明：實現PCB多層板多層板高密度布線最有效的途徑之一是減少板上通孔數而增加盲孔數，而盲孔電鍍填孔技術是成為實現層間互連的關鍵技術，成為業界研究的重要課題之一。

1 盲孔技術發展?fàn)顩r及多階盲孔制作工藝流程[1,2]

    1990年日本IBM的Yasu工廠的PCB多層板部門推出SLC 技術后，盲孔技術迅速成為業界的關注點。后來，日本松下開發了ALIVH （Any Layer Inner Via Hole） 工藝，東芝開發了B2IT （Buried Bump interconnection technology） 工藝。Ibiden開發了FVSS （Free Via Stacked Up Structure） 工藝，North Print 開發了NMBI （Neo-Manhattan Bump Interconnection） 工藝。目前大多數PCB多層板廠家采用逐次層壓法制作多階盲孔，即在制作一階盲孔后再次層壓制作二階盲孔，以此類推制作多階盲孔。

采用盲孔實現層間互連的方式有多種（見下圖）：

圖的情形制作比較方便，采用普通的逐次層壓法即可完成；而對圖的情形，鉆孔和電鍍比較困難。對于此類疊孔情形，可采用圖、（d）完成。圖的樹脂/導電膠填孔法是先電鍍，之后填孔、磨刷，再進行孔面電鍍；但對于孔徑較小的盲孔，由于盲孔的一端是封閉的，樹脂/導電膠填孔法難以保證填孔時氣泡排除干凈，再加上不同物質與銅面附著力以及膨脹系數不同的先天缺陷問題，導致可靠性下降。若采用圖電鍍填孔法既可減少工藝流程，也能確保更高的可靠性和更優良的電氣性能。因此電鍍填孔法是比較理想的多階盲孔制作方法。綜上，我們試驗的多階盲孔板工藝流程為：

　　該工藝流程的典型特征為：可制作小孔徑的多階盲孔；電鍍填孔工藝使層間的連接可靠性更高。

2 盲孔電鍍填孔

　　完成高厚徑比（厚徑比在0.7以上[3]）的盲孔電鍍填孔，可從電鍍液組成、添加劑、上電模式、電鍍工藝參數和槽體結構設計（攪拌方式、陽陰極距離、陽極的類型）等方面考慮[4,5,6,7]。一般情況，采用高銅低酸、整平劑、加速劑、抑制劑三種添加劑恰當配比、低電流密度、適當?shù)臄嚢璺绞娇梢赃_(dá)到較好的填孔效果。但隨著盲孔孔徑變小、厚徑比增大，盲孔孔壁的孔化電鍍將變得越來越困難，通過電鍍銅的方法來塞滿整個孔則難度更大。在此種情況下，采用普通的直流電鍍很難保證填孔效果，而采用脈沖電鍍設備則可以得到比較好的填孔效果，為此，研究中采用水平式脈沖電鍍線進行試驗。

2.1 盲孔電鍍填孔試驗

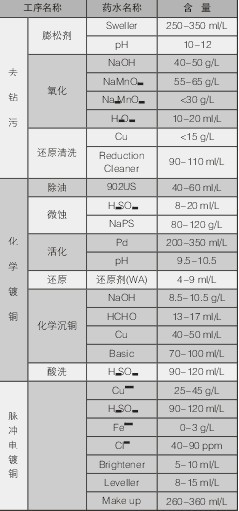

　　試驗篩選了正反向電流比、脈沖周期、電鍍銅速度、化學銅速度等因素，經過正交試驗設計，得到優化的參數來對不同孔徑、不同介質層材料的盲孔板進行電鍍填孔，電鍍藥水組成及含量見表。

各階段運行工藝參數如下：

去鉆污：P＝1.5 m/min

化學鍍銅：LB＝1.0 m/min

脈沖電鍍銅：Cu＝1.5 m/min；ie=4 ASD；if=16 ASD；

t1/t2/t3/t4=42/2/20/2 ms

2.2 盲孔電鍍填孔試驗結果

2.2.1 孔徑50μm，孔深70μm的RCC材

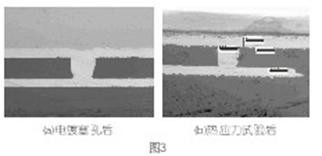

孔徑50μm，孔深70μm的RCC材料電鍍填孔和熱應力試驗后的切片見下圖3：

　　圖3（a）的盲孔深度70μm（包括基銅厚度），孔徑50μm，厚徑比1.4：1，經過脈沖電鍍后孔完全被塞滿，孔內沒有出現空洞等缺陷，表面銅厚21μm（包括基銅厚度）。（b）是為經過漂錫熱應力試驗結果，漂錫試驗條件為：288℃，10秒，重復三次，漂錫試驗后未出現可靠性的問題。

2.2.2 普通BT材料的盲孔電鍍填孔

　　BT材料電鍍填孔和熱應力試驗后的切片見下圖4：

圖4（a）的盲孔深度70μm，孔徑65μm，厚徑比1：1.1，經過脈沖電鍍后孔完全被塞滿，孔內沒有出現空洞等缺陷，表面銅厚17μm（包括基銅厚度）。

圖4（b）的盲孔深度70μm，孔徑55μm，厚徑比為1.3：1，經過脈沖電鍍后孔完全被塞滿，孔內沒有出現空洞等缺陷，表面銅厚17μm（包括基銅厚度）。

2.2.3 多階盲孔電鍍填孔

采用電鍍填孔工藝可以將多階盲孔的電鍍工藝簡單化，下面是孔徑為65μm的二階、三階和四階盲孔的切片圖5。

五、結論

    電鍍填孔是PCB多層板制造過程中的關鍵工序，能有效實現層間的高密度互連，所涉及到得技術問題非常多，涉及到下列諸多需要解決的技術難題，針對不同的生產企業其側重點不同，但都有其共性。在處理多階盲孔電鍍填孔過程中需要處理好下列問題：

1、  激光成孔的孔型和對材質的損傷將影響后道工序，需掌握好激光能量參數；

2、  電鍍前的去鉆污是化學種子層的基礎，均勻而完全覆蓋的化學鍍層有利于填孔；

3、  電鍍液的濃度和成分是關鍵，成熟的廠家無疑是最好的選擇；

4、  添加劑廠家、成分、配比的選擇需要經過無數的實驗再確定；

5、  一代設備一代產品，企業受制于已有設備影響，需要調整出最優參數，找出恰當?shù)牟僮鲄?shù)窗口；
